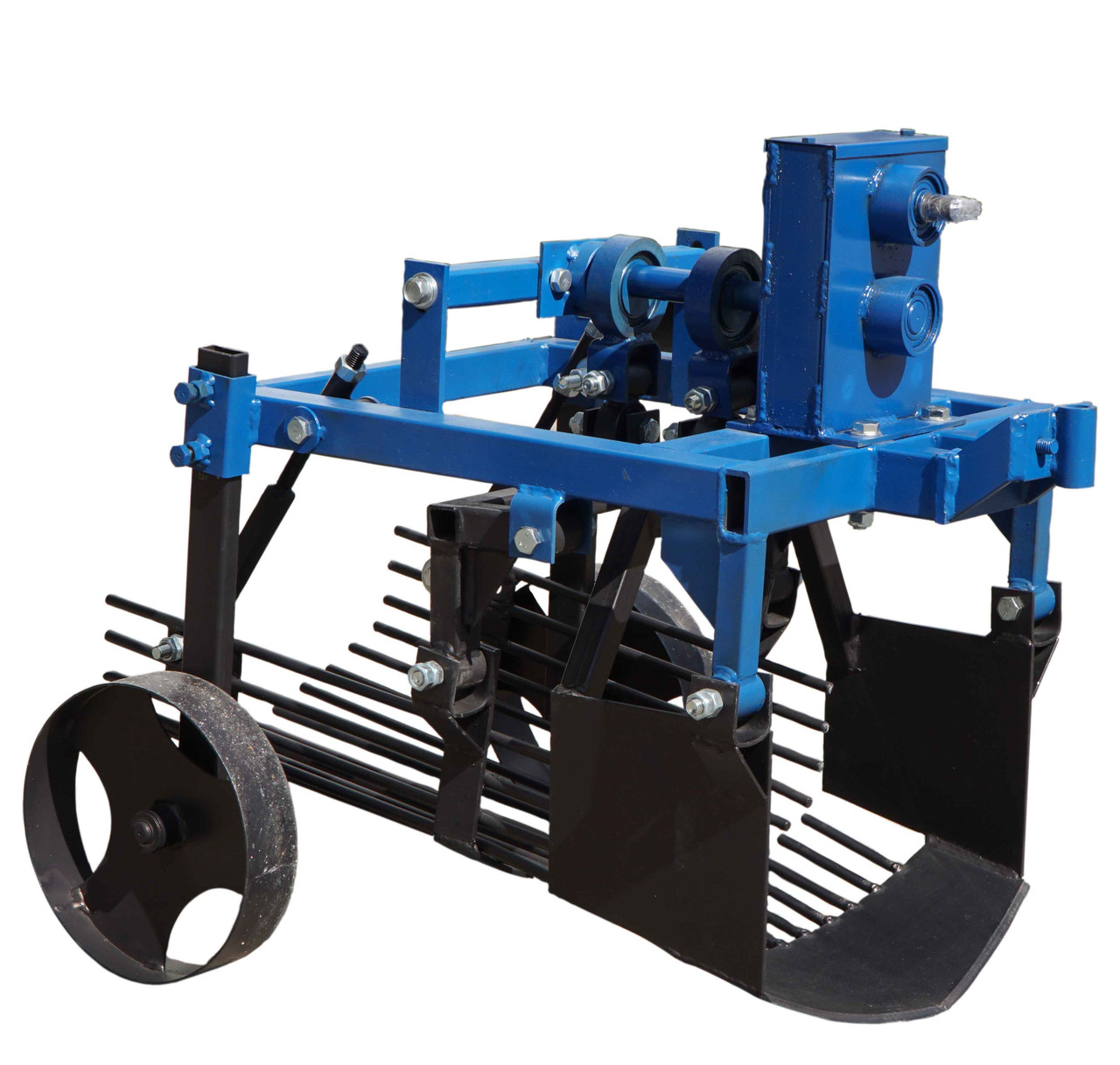

Копалка для мотоблока під вал отбора КК18 (для МБ зі ЗХ)

Копалка для мотоблока під вал відбору

Купити картоплекопалку на мотоблок з валом відбору, з доставкою:

1. Ви дзвоните і робите замовлення в телефонному режимі
2. Ми привозимо Вам товар.
3. Оплачуєте при отриманні, після огляду.

Картоплекопалка на мотоблок з валом відбору. Характеристика:

Картоплекопалка на мотоблок з валом відбору. Принцип роботи:

Двухэксцентриковый вібраційний картоплекопач може агрегатуватися з мотоблоками від 6 л. с., які оснащені двигуном повітряного охолодження і мають задній ВОМ зі шпонковим пазом.

Для мотоблоків з шліцьовим валом потрібно виготовити перехідник, і внести зміни в конструкцію.

Конструктивною особливістю даної моделі картоплекопач є вбудований понижуючий редуктор і привід від вала відбору потужності мотоблока.

Додатково зверніть увагу:

Власникам мотоблока без зменшувача хода  пропонуємо звернути увагу на картоплекопач моделі КК17.

Для роботи картоплекопач бажано попередньо очистити ділянку від бадилля.

Принцип:

Первинний вал редуктора або вал-шестерня картоплекопалки отримує обертання від валу відбору потужності мотоблока через карданний вал. Карданний вал в комплект не входить і отримується окремо. З вторинного валу редуктора картоплекопач обертання передається на два ексцентрика, які за допомогою спеціальних штовхачів передають зворотно-поступальний рух на гуркіт і ніж. В процесі прибирання ніж підрізає шар ґрунту з бульбами та подає його на гуркіт. На гуркоті картопля очищається від грунту і викидається на поверхню грядки. Привід ножа і гуркоту від окремих ексцентриків дозволяє знизити вібрації в процесі прибирання.

Регулювання глибини викопування залежить від діаметра коліс, які встановлені на мотоблоці. Опорні колеса картоплекопач використовуються для регулювання кута атаки. Причіпний пристрій приварене.

Конструкція

У конструкції картоплекопач можна виділити наступні елементи:

• рама;
• редуктор;
• вал з штовхачами;
• активний ніж;
• гуркіт;
• причіпний пристрій;
• опорні колеса.

Продольная рамы картофелекопателя изготовлена из стальной профильной трубы сечением 40 × 40 мм, толщина стенки 2 мм. Её длина – 495 мм. Поперечная рама изготовлена из профильной трубы 50 × 25, толщина стенки составляет 3 мм, а ее длина составляет 446 мм. Также имеются дополнительные перемычки и усилители для обеспечения прочности и надежности конструкции.

Редуктор имеет набор шестерен, который позволяет получить коэффициент редукции 4,5, то есть обороты, поступающие на вал картофелекопателя, будут в 4,5 раза ниже, чем обороты вала отбора мощности мотоблока, что позволяет работать с картофелекопалкой при комфортном уровне вращения и вибрации устройства. Вал-шестерня изготовлен из стали марки 45 и имеет 15 зубьев, модуль зуба составляет 2. Нижний вал также изготовлен из 45-й стали, на него установлена большая шестерня, которая имеет 69 зубьев, модуль зуба имеет значение 2.

Активный нож имеет толщину 5 мм и ширину 382 мм.

Грохот имеет всего 17 зубцов, длина которых составляет 500 мм.

Прицепное устройство стандартное для мотоблоков с двигателем воздушного охлаждения, типа Zirka-105. Опорные колеса крепятся при помощи болтового соединения.
